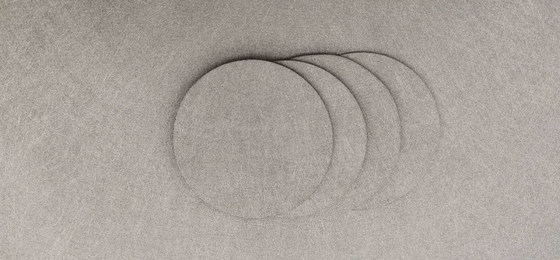

สีเทาเบย์ ไทเทเนียมไฟเบิร์ต 50-90% ไฟล์เตอร์เรตติ้ง แผ่นกระจายก๊าซใน PEM

สีเทาเบา สายใยไทเทเนียม 50 - 90% ไฟล์เตอร์เรตติ้ง - ชั้นกระจายก๊าซใน PEM

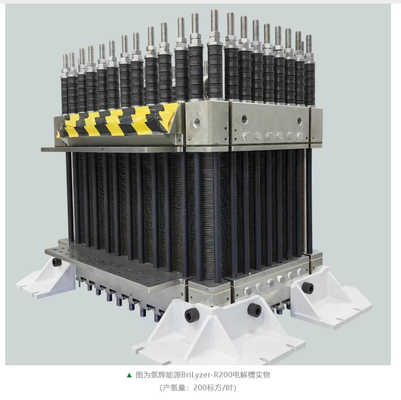

โครงสร้างของเครื่องประปาน้ํา Proton Exchange Membrane (PEM) โดยทั่วไปประกอบด้วยส่วนประกอบหลายส่วนที่ทํางานร่วมกันเพื่ออํานวยความสะดวกให้กับกระบวนการไฟฟ้าเคมีของการแยกน้ํานี่คือภาพรวมทั่วไปของโครงสร้างของ PEM electrolyser น้ํา:

แผ่นไฟฟ้า: เครื่องไฟฟ้าน้ํา PEM มีแผ่นไฟฟ้าพอลิเมอร์ที่บางและแข็งแกร่ง แผ่นนี้นําโปรตอน (ไอออน H +) ผ่านอย่างคัดเลือกในขณะที่ป้องกันการผ่านของอิเล็กตรอนมันแยกช่อง anode และ cathode และอนุญาตการขนส่งโปรตอนจาก anode ไปยัง cathode.

อานอัด: อานอัดมักทําจากวัสดุที่มีขุมขัด เช่น สายใยคาร์บอนหรือกระดาษคาร์บอน มันให้พื้นผิวขนาดใหญ่สําหรับปฏิกิริยาไฟฟ้าเคมีที่จะเกิดขึ้นอานอดเคลือบด้วยตัวเร่ง, มักจะใช้ปลาตินาหรือโลหะมีค่าอื่น ๆ ซึ่งเพิ่มปฏิกิริยาออกซิเดชั่นของโมเลกุลน้ํา

คาโทด: คาโทดยังทําจากวัสดุที่มีขุมขัด และเคลือบด้วยตัวเร่งเครื่องกระตุ้นที่คาโทดช่วยให้เกิดปฏิกิริยาลดของโปรตอนและอิเล็กตรอน เพื่อผลิตก๊าซไฮโดรเจนเช่นเดียวกับอะโนด แพลตินูมหรือโลหะมีค่าอื่น ๆ มักถูกใช้เป็นตัวเร่ง

แผ่นสองขั้ว: แผ่นสองขั้วตั้งอยู่ด้านทั้งสองข้างของเยื่อและให้การสนับสนุนโครงสร้างของ electrolyzer.การกระจายกระแสไฟฟ้าอย่างเท่าเทียมกันทั่วพื้นผิวของอิเล็กทรอนด์.

ชั้นกระจายก๊าซ: ชั้นกระจายก๊าซมักถูกวางระหว่างอิเล็กทรอดและแผ่นสองขั้วชั้นเหล่านี้ช่วยกระจายก๊าซอย่างเท่าเทียมกันทั่วพื้นผิวของอิเล็กตรอดและให้ช่องทางสําหรับก๊าซไฮโดรเจนและออกซิเจนที่ผลิตออกมาจากเซลล์,ใยไทเทเนียมของเราเป็นวัสดุที่ดีที่สุดสําหรับชั้นกระจายก๊าซ มันมีโครงสร้าง porous สามมิติเครือข่าย Porosity สูง พื้นที่ผิวที่ใหญ่กว่ามากความทนทานต่อการกัดกร่อนแรงและน้ําดีความผ่าน

ช่องก๊าซ: เครื่องชําระไฟฟ้ารวมช่องหรือสนามการไหลในแผ่นสองขั้วเพื่ออนุญาตให้การไหลของก๊าซปฏิกิริยา (ไฮโดรเจนและออกซิเจน) และอํานวยความสะดวกในการกําจัดก๊าซผลิตภัณฑ์

ระบบปรับปรุงน้ําและปรับปรุงความเย็น: เครื่องปรับปรุงน้ํา PEM ต้องการระบบปรับปรุงน้ําเพื่อให้น้ําเข้าสู่ช่อง anode. นอกจากนี้ระบบเย็นสามารถใช้ในการระบายความร้อนที่เกิดระหว่างกระบวนการไฟฟ้า.

โดยรวมแล้ว the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneโครงสร้างนี้ทําให้การผลิตก๊าซไฮโดรเจนจากน้ําได้อย่างมีประสิทธิภาพ โดยใช้ไฟฟ้า
